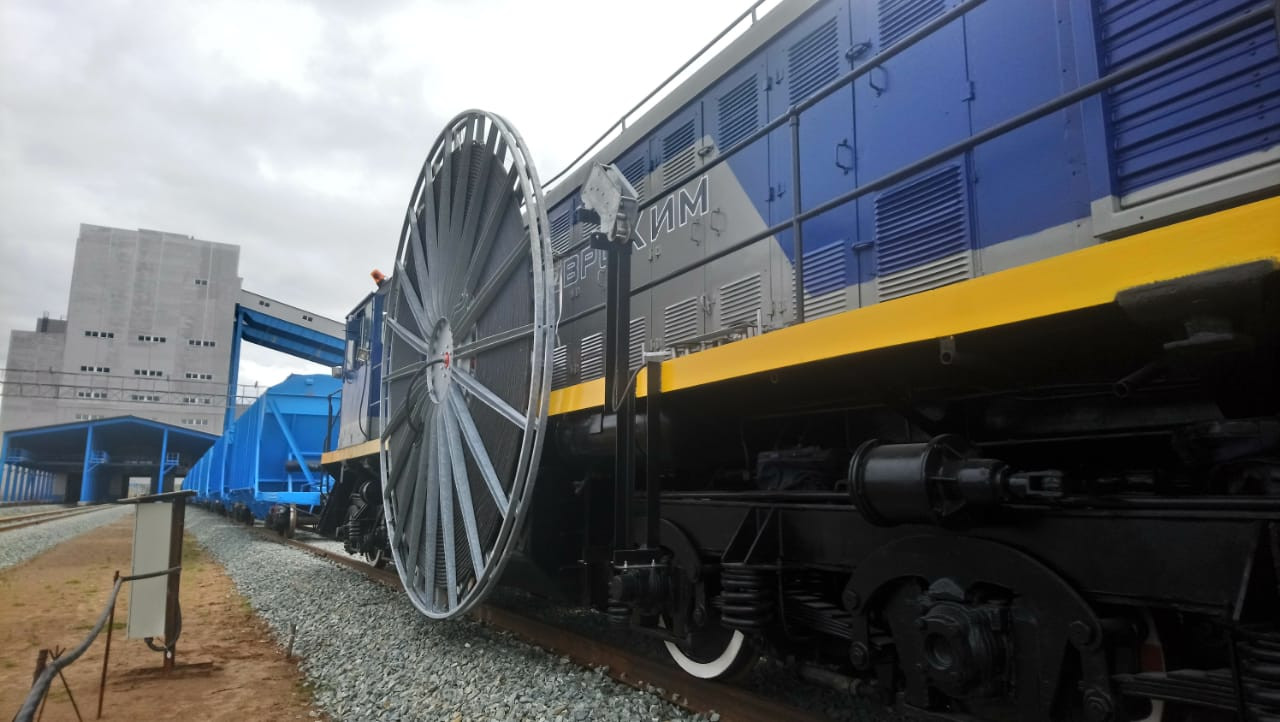

Кабельный барабан для вагонотолкателя
Существуют два альтернативных способа подачи питания к электрическому вагонотолкателю – с помощью троллейного шинопровода (см статью…) и с помощью кабельного барабана.
Для вагонотолкателя применяют приводной кабельный барабан, так как длина перемещения вагонотолкателя не позволяет применять пружинный кабельный барабан.
Как правило, кабельный барабан устанавливается с центральной точкой запитки, для уменьшения количества кабеля на барабане.
Принцип работы
- Кабельный барабан оснащен системой автоматической намотки и размотки кабеля при вагонотолкателя.
- Кабель сматывается или разматывается в зависимости от направления движения вагонотолкателя.
- Внутри кабельного барабана устанавливается кольцевой токосъёмник для передачи питания с кабеля (который вращается вместе со шпулей, на которую он наматывается) на кран
См видео по ссылке
https://rutube.ru/video/8de5d6aa0146bb90e4405a3ae1a88132/
Основное преимущество кабельного барабан по сравнению с троллейным шинопроводом – отсутствие эстакады. Вследствие этого данное решение более экономично и менее материалоёмко.
Автоматическая смотка и размотка кабеля позволяет исключить внимание обслуживающего персонала к системе токоподвода. А надёжность барабана сводит к минимуму его техническое обслуживание.
Особенности установки

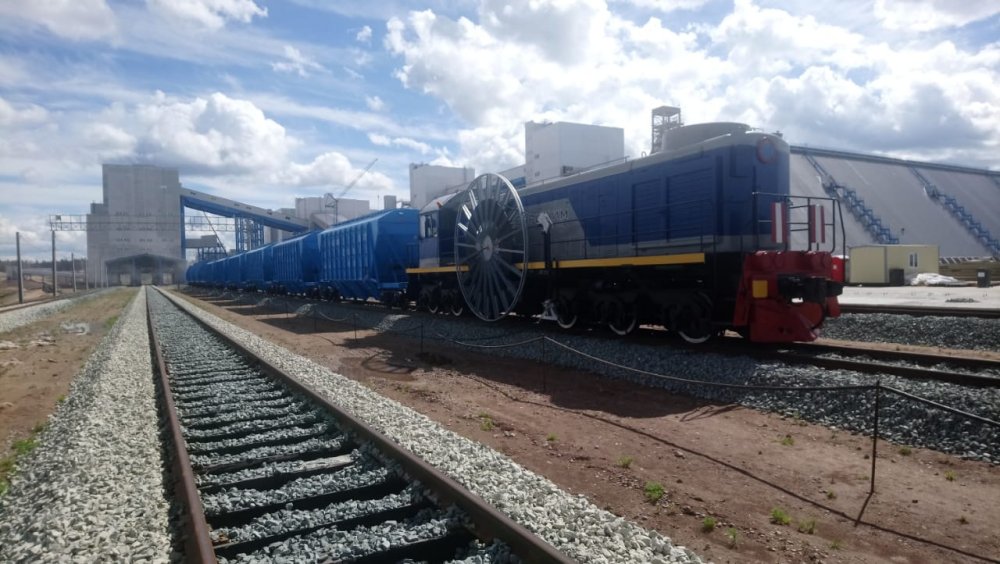

- Кабельный барабан устанавливается на вагонотолкателе.
- Важно правильно рассчитать сечение и длину кабеля, тип барабана, чтобы вагонотолкатель мог получать питание нужной мощности в процессе своей работы.
- Кабельный барабан поставляется с кабелеукладчиком, а также с устройством точки запитки
- Для обеспечения надежной работы барабан может быть оборудован ограничителями, предотвращающими полную размотку кабеля, а также датчиками перенатяжения и слабины кабеля для предотвращения обрыва или спутывания кабеля
Техническое обслуживание
- Минимально и требует как правило только визуального осмотра
- Регулярный осмотр состояния кабеля и механизма барабана.
Использование кабельного барабана является наиболее эффективным способом подачи питания к электрическому вагнотолкателю
Заказать кабельные барабаны с доставкой
Компания ООО "Системы Токоподвода" предлагает вам современное, безопасное оборудование по выгодным расценкам. У нас можно заказать следующие типы кабельных барабанов:
- Пружинные. Используют пружинный механизм (блок пружин) для автоматической намотки и размотки. Используется для небольших перемещений и кранов небольшой мощности;
- Электрические приводные. Оснащены электродвигателем, редуктором и магнитной муфтой для автоматической намотки и размотки. Используются для больших расстояний, больших скоростей, для мощных кранов большой грузоподъемности.
Внутри барабана с любым приводом устанавливается кольцевой токосъемник для передачи питания с кабеля (который вращается вместе со шпулей, на которую он наматывается) на кран.
Кабельный барабан очень надёжен в эксплуатации и требует минимального технического обслуживания. Как правило, достаточно только визуального осмотра для выявления возможных неполадок. Регулярный осмотр состояния кабеля и механизма барабана позволяет вовремя выявить и устранить проблемы.
Купить кабельные барабаны с установкой можно у нас по выгодным расценкам. Наши менеджер ответят на все вопросы и разработают индивидуальный проект под ваши запросы.
